製品用途
土木向け
① 道路舗装用ＳＫトラススペーサー
[NETIS登録商品]です。

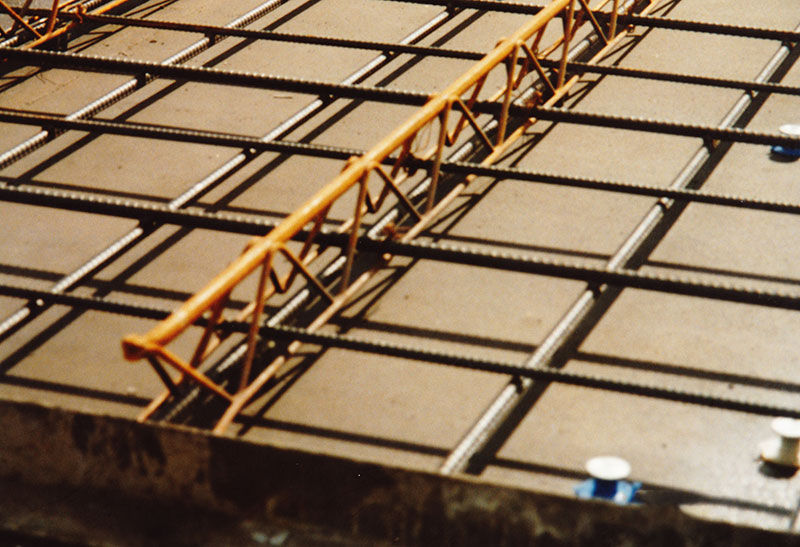

「斜め配置」
鉄筋載荷重性能を向上させたことにより（従来は、縦方向への配置であったが）、斜めに配置することが可能となり、スペーサー数量が低減され、コスト削減が期待されます。 また、主筋、配力筋の両方を支持し縦方向の主筋のたわみ抑制効果が期待され、かぶり厚の適切な確保によるコンクリート舗装の品質向上を図れます。

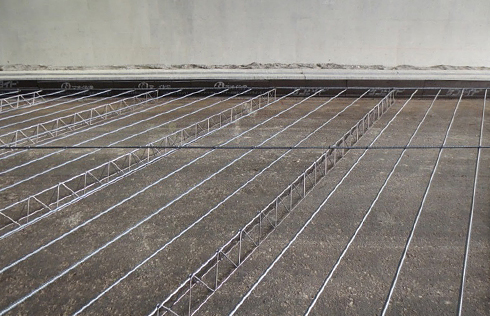

「配力筋一体型スペーサー」
連続鉄筋コンクリート舗装の配筋に使用するトラス型スペーサーの頂部筋を配力筋に替えて製作する事で、スペーサー配置が同時に配力筋配置となる為、省力化が期待できます。また、耐荷性能が向上するため、主筋、配力筋を所定の位置に確実に保持できます。

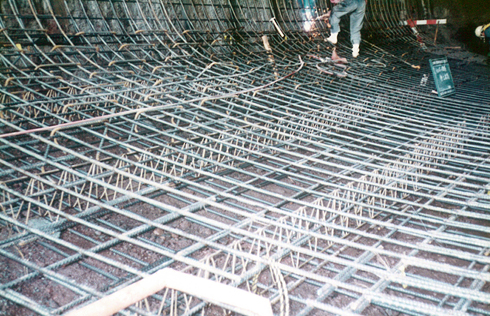

② トンネルダブル配筋用中間スペーサー
インバート部ダブル配筋の鉄筋幅を確保することが可能。

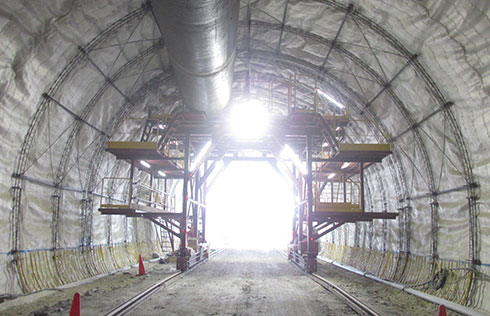

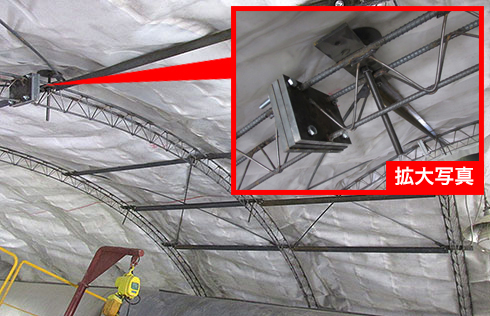

③ トンネル鉄筋吊支保工(トラスタイプ)
軽量で施工しやすく、防水シートに穴を開けずに鉄筋を自立させることが可能。トラス形状の為、コンクリートの縁が切れることなく打設可能。

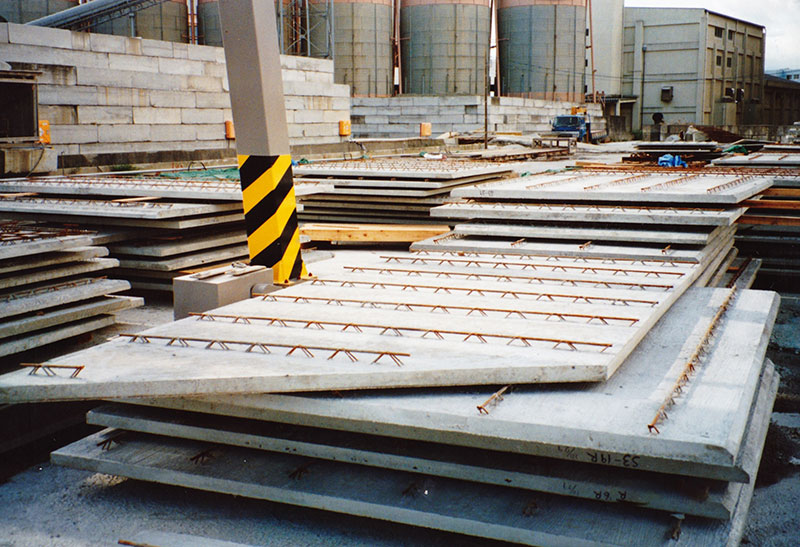

建築向け

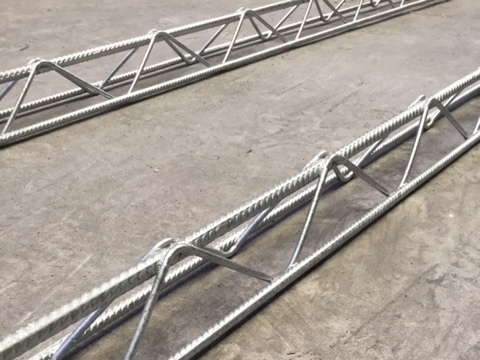

めっきトラス

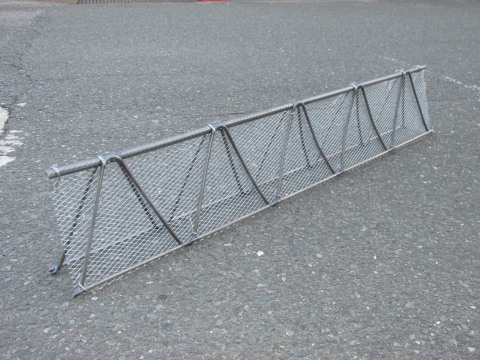

型枠用トラス(SKトラスストッパー)
製品の特徴
トップ筋D16、長さ12ｍの大型トラス筋が製作可能！
工事品質の向上
主筋・配力筋の両方を支持できることで、主筋のたわみ抑制効果が高くなります。
また、コンクリートかぶり厚を十分に確保でき、また、トラス筋によるクラック防止効果が働くため、工事品質の向上に効果があります。
オーダーメイドで自由に製造可能
-

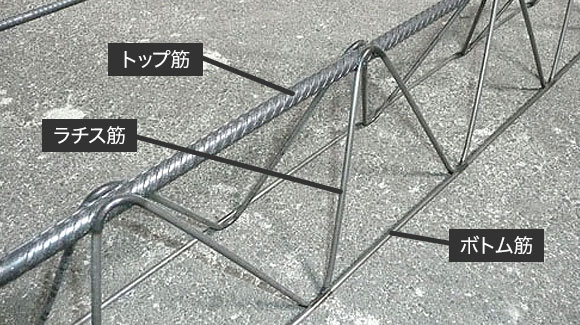

- トラス高さ
- 70mm〜400mm
- ラチス筋ピッチ
- 200mm間隔
- トップ筋線径
- 5mm〜16mm（D16）
- ラチス筋線径
- 5mm〜9mm
- ボトム筋線径
- 5mm〜16mm（D16）
- トラス幅
- 40mm、70mm、100mm※
- トラス長さ
- 1.2m〜12.0m
- トラス長さピッチ
- 100mm
※高さ・幅一覧（高さによって幅の寸法が決まります）
高さ（mm） 70〜85 90〜205 210〜400 幅 （mm） 40 70 100 -
